在本系列的前兩篇文章中，討論了有些不尋常的立式安裝的雙吸水平中開泵的密封泄漏問題。East Kentucky發電廠特定發電機組的所有三臺泵的兩側（內側和外側），都泄漏了多年。

前面的文章介紹了PREMS-2A數據采集系統的應用，以啟動故障排除過程，并評估運行【與最佳效率點（BEP）接近程度】、振動（可能對密封產生的錘擊影響）和類似因素的影響。

已確定泵在令人滿意的BEP附近運行，并且對振動的持續監測（包括頻譜分析）沒有發現任何問題。

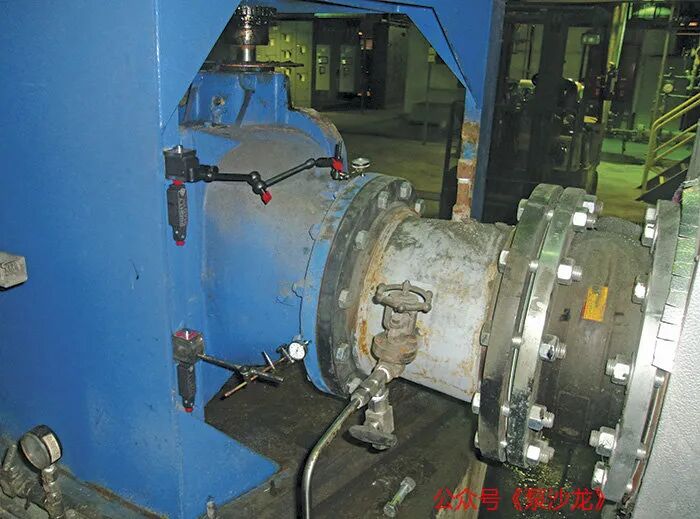

在下次大修期間拆除泵的過程中，接下來將評估對中和接管載荷以及密封組件細節的影響。本文介紹了泵從系統中拆除和解體檢查的一些發現。

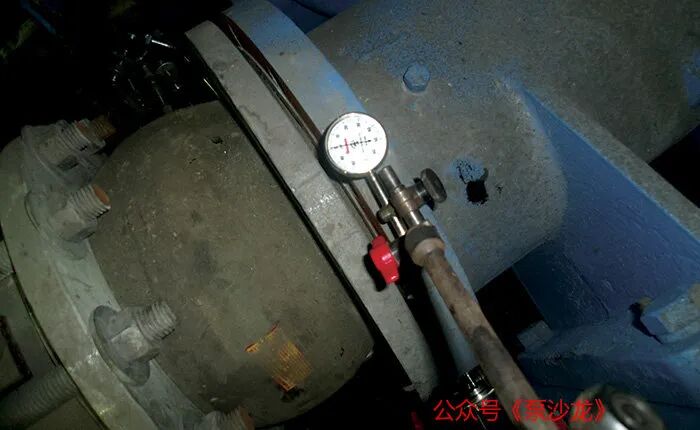

1）軸上沒有徑向跳動問題（在將轉子從殼體上拆下之前）。在聯軸器端、驅動端（DE）軸承和密封之間以及非驅動端（NDE）軸承與密封之間進行檢查。

2）軸的軸向端部間隙基本上為零。

3）葉輪無明顯跳動。

4）耐磨環有輕微磨損，直徑間隙約為 0.010 英寸。

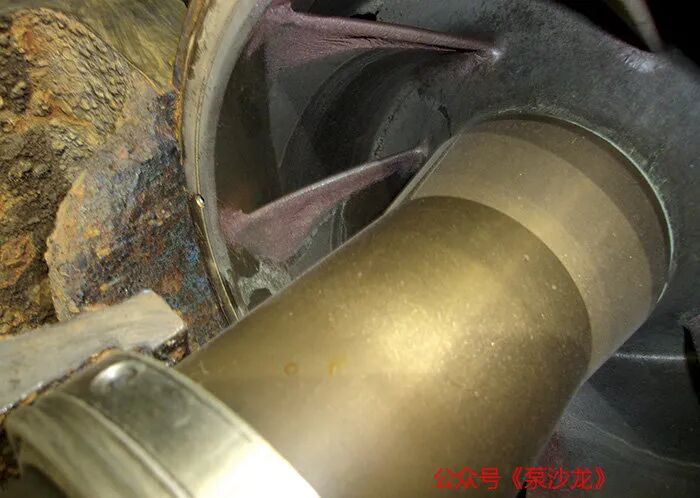

5）葉輪的兩側都有一些汽蝕損壞（使用了大約七年），盡管NDE側的損壞明顯大于DE側，這表明吸入管道中可能存在不均勻的流動。

在檢查密封（John Crane 1 型單彈簧）后，進行了幾次觀察。

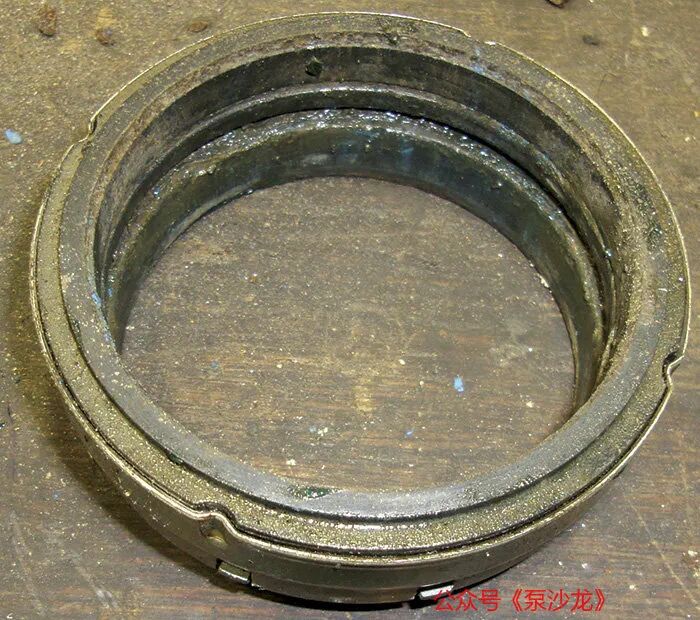

主密封面沒有向前移動，似乎粘在軸的彈性體上。密封旋轉件無法輕易從軸上拆下，需要用錘子和鑿子在波紋管彈性體上使用潤滑劑敲擊（才能拆除）。

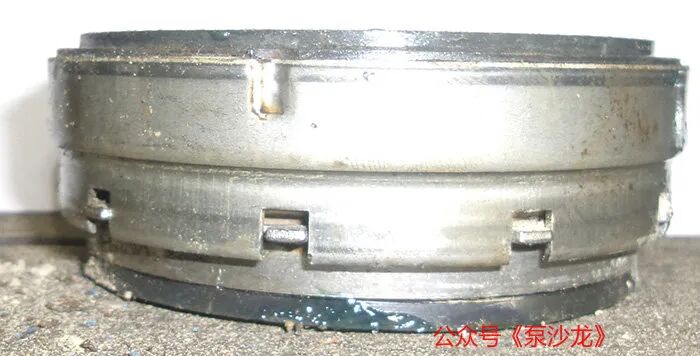

在初始安裝過程中，NDE側密封旋轉件明顯受損 - 波紋管出現滾動，導致密封面與靜止面明顯不平行。DE 側密封則沒有這種問題。

密封波紋管與軸之間的干涉為0.020英寸，因此無法手動安裝密封旋轉件（即使使用潤滑劑），這與使用說明書和期望背道而馳。

這種干擾似乎很嚴重，并引發了問題：密封是否制造錯誤？軸的尺寸是否過大，是否不正確？密封彈性體-波紋管在使用過程中是否膨脹？

另一個觀察結果是，密封結構是軟的（動環）與硬的（靜環）配合。此外，沒有排氣裝置，這意味著頂部密封處的空氣積聚可能是一個問題。

行動項包括：

1）驗證彈性體和軸之間的正確配合，并確定過度干涉的原因。

2）提供適當的排氣，以消除啟動過程中密封區域的氣囊。

3）使用硬對硬的密封面配置，以抵抗任何可能隨冷卻水進入的顆粒。

4）對泵進行改造，并監測其性能。

在本系列的前兩篇文章中，收到了讀者的意見，在此想分享一些關于密封類似問題的信息，Lawrence Leising是紐約Amherst鎮工程部污水處理部門的維護主管。

“在您最近的文章 - 案例研究（第 1 部分）中，您提到了立式安裝泵。我們的水平中開泵（帶有機械密封）同樣采取了立式安裝，也遇到了密封壽命短的問題，我想分享一下我們對此問題的解決方案。

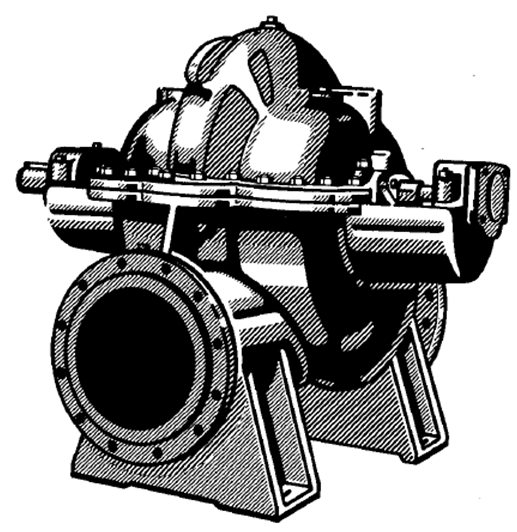

“在我們的立式安裝泵中，在泵殼體上有一只排氣閥，在臥式改立式安裝后，同樣用于泵啟動后打開以釋放空氣。另外，所述密封還有一個排氣口，其中安裝了排氣閥。它們也是沖洗/排氣單密封（應該類似于KSB公司Omega泵結構，如下圖所示- 泵沙龍注）。通常，密封排氣口將用于在啟動前對密封進行排氣。

“我們的沖洗水夾帶了空氣，被泵送的液體也夾帶了空氣。由于密封位于泵的濕端高點，這是空氣聚集的地方 - 沖洗水無法將其排出。”

 “有一天，我碰巧在工廠里查看熱水加熱系統，注意到安裝了高排氣口來釋放空氣。這給了我一個想法，因為高排氣口不斷釋放空氣，它可能非常適合泵密封。我們將排氣閥連接到高于密封的泵架上。軟管將密封排氣口連接到閥門上。該閥門使用內部浮子和針形閥。任何滯留的空氣都會自動釋放，保持密封室內始終充滿沖洗水”。

 “自從進行了這項改造以來，我們的密封故障問題已經大大減少。針形閥保持干燥和清潔，因為浮子可以防止水到達該點。我們使用的是Chesterton 442密封，排氣閥是由ITT制造的。Chesterton現場代表拜訪了我們，他對我們的解決方案感到驚訝。”

1）L. Nelik, Pumps & Systems, July, August, September, October 2015, “Efficiency Monitoring Saves Plants Millions” – in four parts

2）PREMS-2A Pumps On-Line Efficiency and Reliability Monitoring: http: // www. pumping-machinery. com / pump_school /PVA/pva.htm (model #11)

3）L. Nelik, “Analysis of the Thermal Behavior in the Sealing Cavity of an Overhung API Process Pump,” Proceedings of 8th International Pump Symposium, Texas A&M, March 3-5, 1991

作者簡介

Nelik博士（又名“泵博士”）是Pumping Machinery LLC的總裁，這是一家總部位于亞特蘭大的公司，專門從事泵咨詢、培訓、設備故障排除和泵維修。Nelik博士在泵和泵送設備方面擁有30年的經驗。

Barry T.Brown擁有Iowa State University of Science and Technology機械工程學士學位和Northwest Missouri State University歷史與地理學士學位。他是East Kentucky電力合作社的高級工廠工程師，擔任冷凝器、冷卻塔、空氣加熱器和泵的系統專家。他從事燃煤發電和工程已有15年。
